Potentialfreier Schließerkontakt Trigger Funkschalter Fernbedienung DC-Geräten (Modell 0020522)

Normaler Preis €70,00

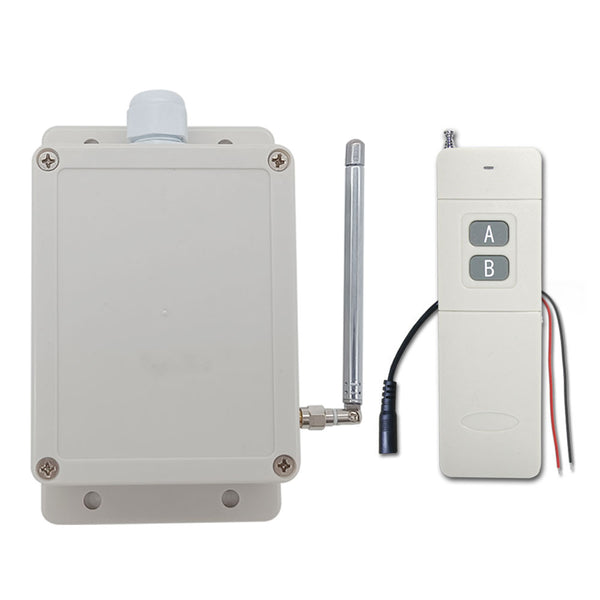

Lieferumfang:
1 x Empfänger: S1X-DC-ANT3
1 x Sender: CB-2N
1 x Bedienungsanleitung

Anwendung:
Diese Art der drahtlosen Fernbedienung kann ein normalerweise offenes Ausgabegerät verwenden, um ein anderes DC-Gerät drahtlos zu steuern, und kann für die synchrone drahtlose Steuerung verschiedener Haushalts-, Industrie- und Landwirtschaftsgeräte verwendet werden, wie z.B. drahtlose Steuerung des Warngebers und der Warnhupe, drahtlose Steuerung der Beleuchtung, drahtlose Synchronisationssteuerung der Geräte und so weiter.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.

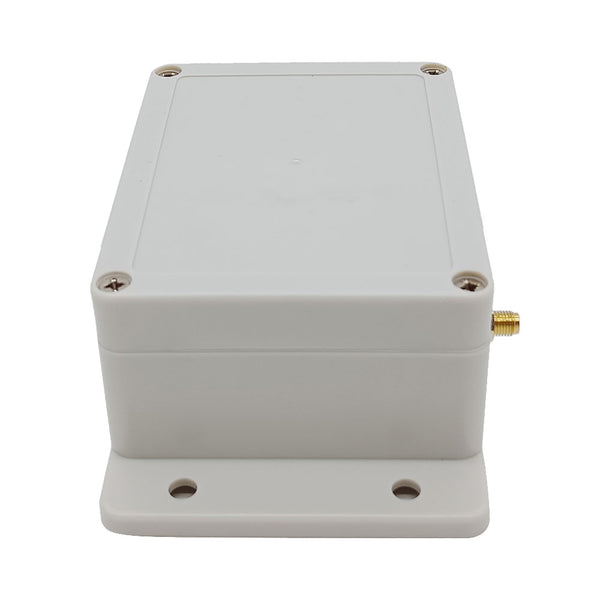

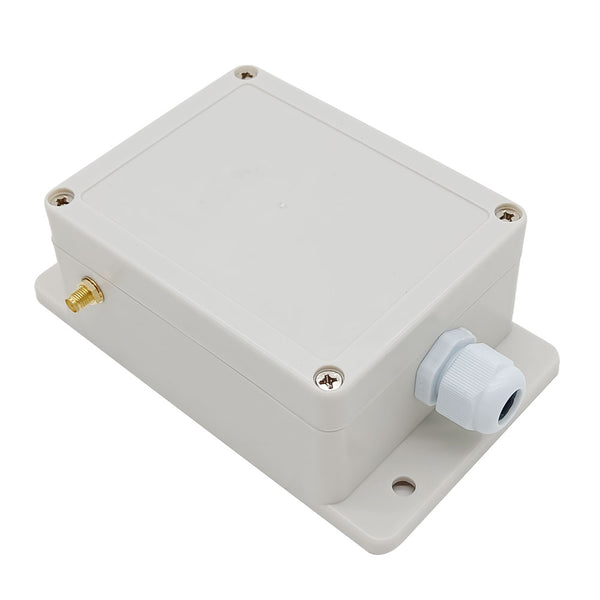

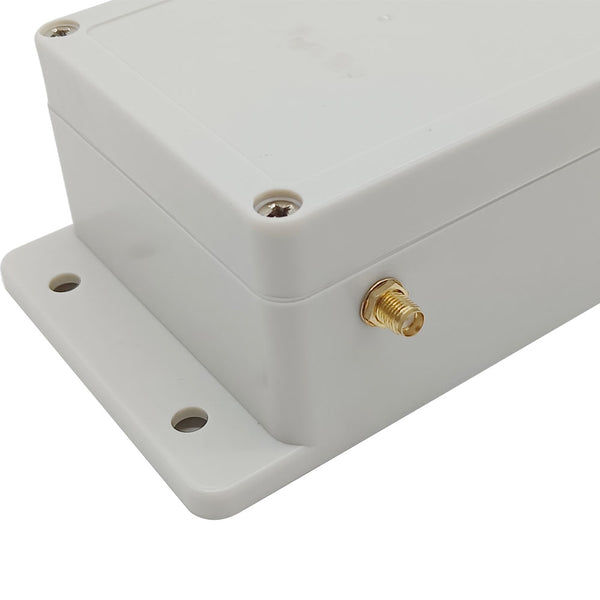

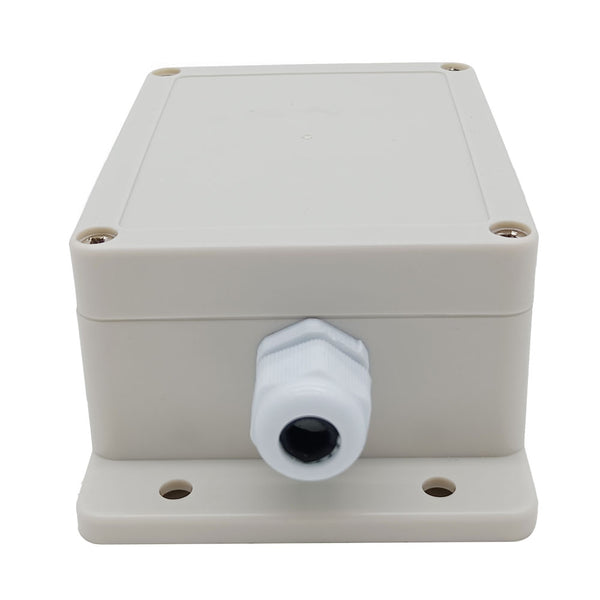

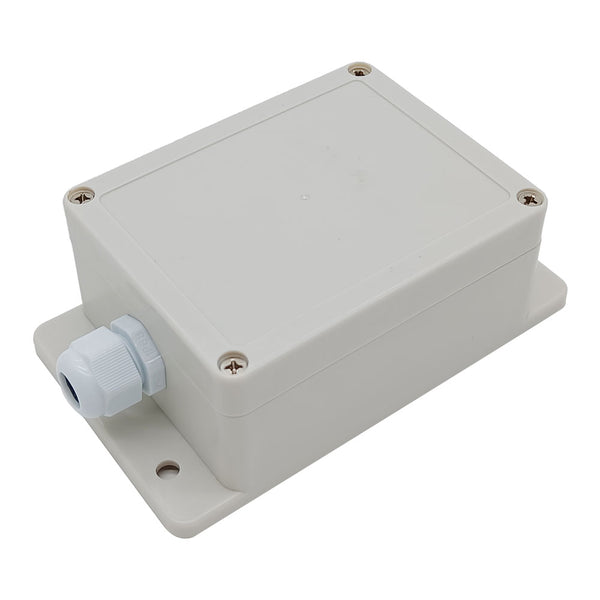

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.

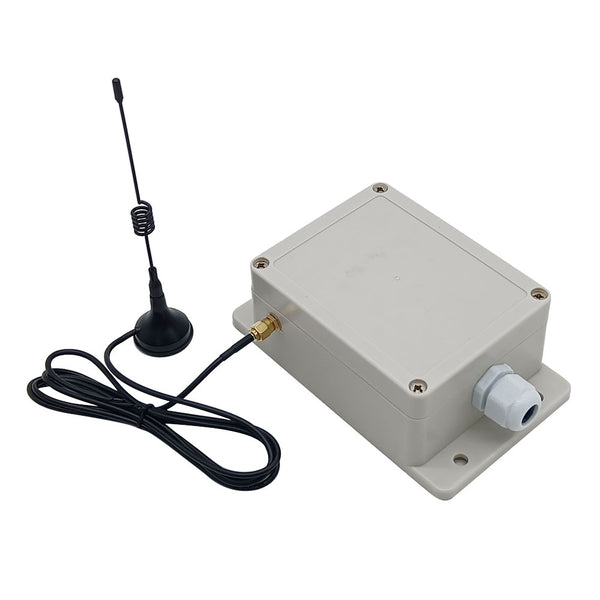

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

Parameter des Empfängers:

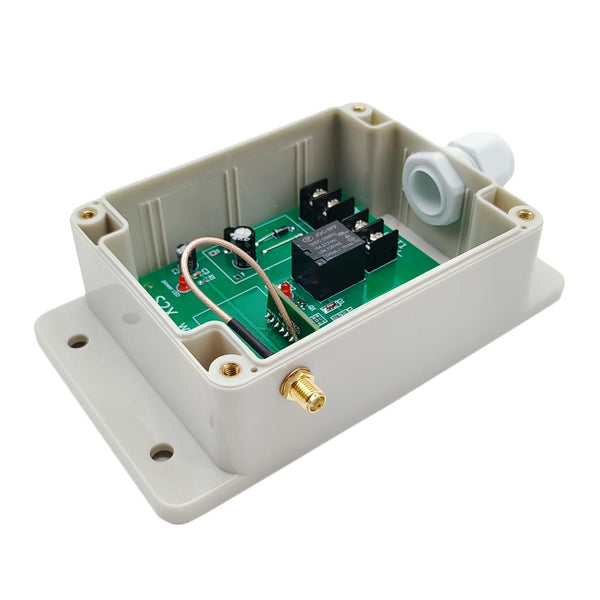

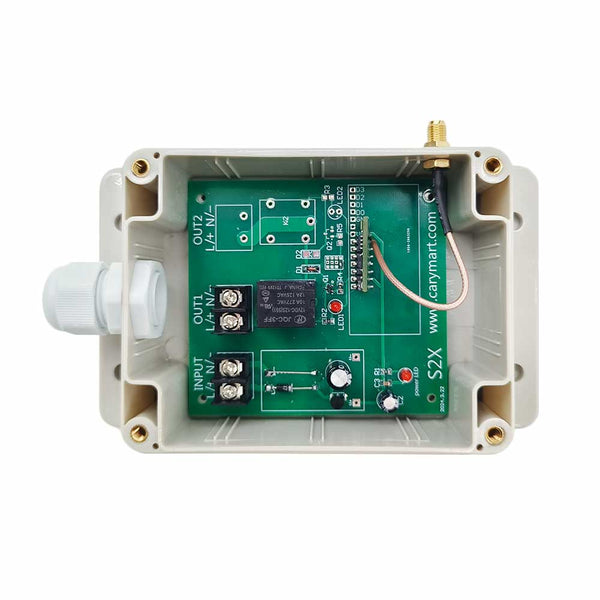

Modell: S1X-DC-ANT3
Betriebsspannung: 6V DC (Modell S1X-DC06), oder 9±1V DC (Modell S1X-DC09), oder 12±1V DC (Modell S1X-DC12), oder 24±2V DC (Modell S1X-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 315 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: DC Stromversorgung Ausgang
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modi: Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm

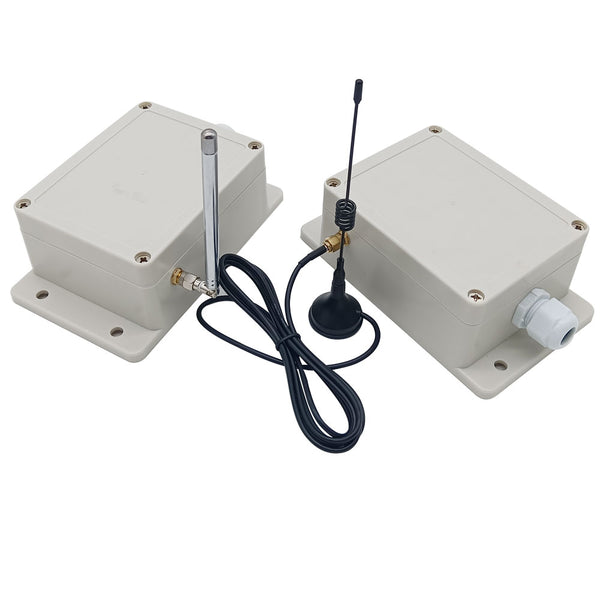

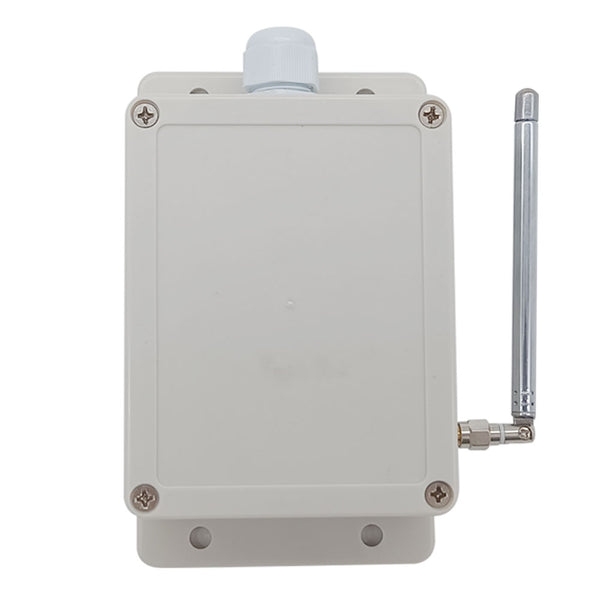

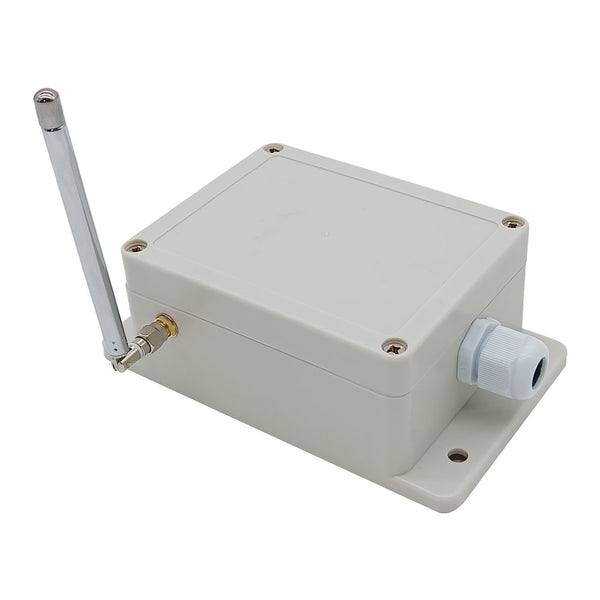

Externe Verlängerte Antenne:
Antenne Länge: 108mm / 445mm (Verlängern)
Mit SMA Steckverbinder.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern.

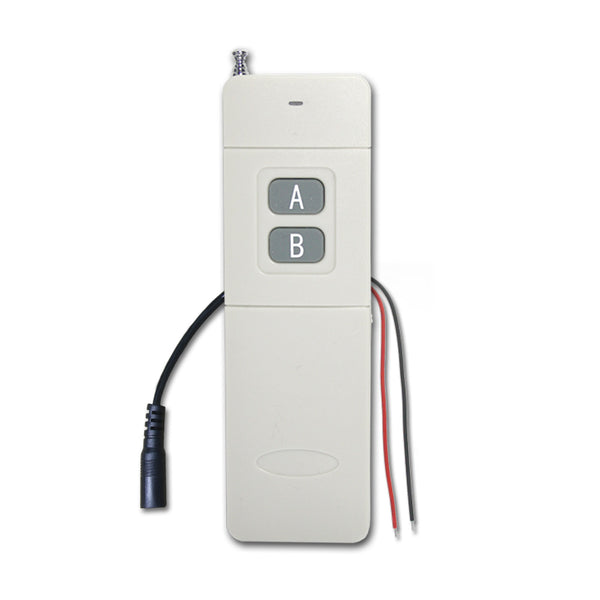

Parameter des Senders:
Modell: 0021045 (CB-2N)
Mit verlängerten Kontrollierten Drähten
Auslöseart: Verbinden und Trennen von zwei Drähten.
Kanal/Knopf: 2
Symbol des Knopfs: A, B

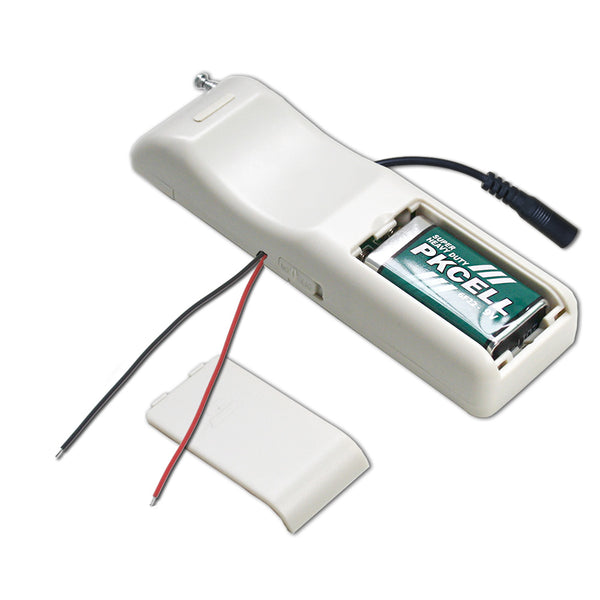

Betriebsspannung: 9V (1 x 6F22 -9V Batterie, dauert 1 Woche, wenn Sie eine längere Arbeitszeit möchten, bitte verwenden Sie eine 9V Lithium-Batterie oder ein 9V-Netzteil).
Arbeitsstrom: 30mA
Betriebsfrequenz: 315 MHz
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheitsmaße: 135 x 42 x 25 mm

Das Betriebsprinzip:

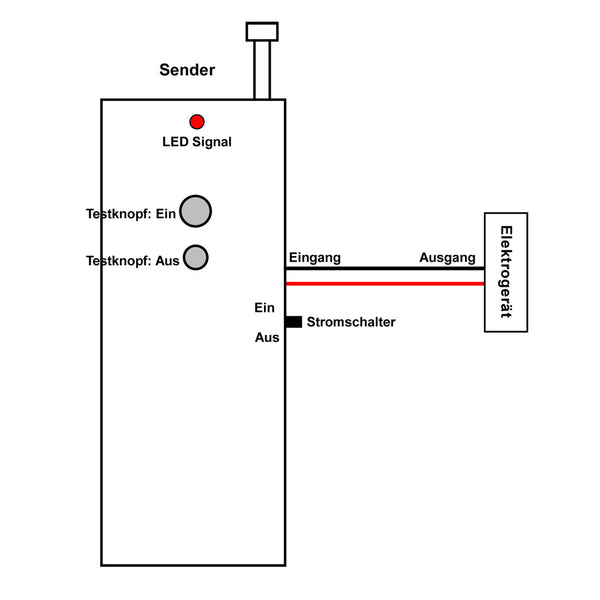

Der Sender CB-2N ist eine Spezial-Fernbedienung mit normalerweise geöffnetem Kontakt-Auslöser. Es verfügt über 2 Eingangsleitungen zum Anschluss verschiedener Geräte mit normalerweise geöffnetem Kontaktausgang, wie z.B. Warnhost, Kabeldetektoren, verschiedene Sensoren, Handschalter, Endschalter, Speicherprogrammierbare Steuerungen und so weiter. Der Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, mit dem ein anderes AC- oder DC-Gerät über ein Gerät mit einem normalerweise geöffneten Kontaktausgang drahtlos gesteuert werden kann.

Arbeitsprozess:
1. Schließen Sie ein Gerät A mit normalerweise geöffnetem Ausgang an die beiden Eingangsleitungen des Senders an, das andere Gerät B an den Empfänger.
2. Wenn die beiden Eingangsleitungen des Senders verbunden sind, sendet er automatisch ein Funksignal "ON", das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, aktiviert er sein Relais, um das angeschlossene Gerät B einzuschalten.
3. Wenn die beiden Eingangsleitungen des Senders getrennt werden, sendet er automatisch ein Funksignal "OFF", das der Funktion der Taste "OFF" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, deaktiviert er sein Relais, um das angeschlossene Gerät B auszuschalten.

Reichweite:
Super lange Reichweite, mit einem Sender (z.B. CB-2N), um einen kompletten Satz zu bilden, kann der maximale Arbeitsabstand 1000M in einem freien Feld erreichen.
Der maximale Arbeitsabstand ist eine theoretische Angabe, er muss in einem freien Feld betrieben werden, keine Barrieren, keine Störungen. In der Praxis wird sie jedoch durch Bäume, Wände oder andere Hindernisse behindert und durch andere Funksignale gestört. Der tatsächliche Arbeitsabstand darf daher diesen maximalen Arbeitsabstand nicht erreichen.

Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten verwendet werden. Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen. Und wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.

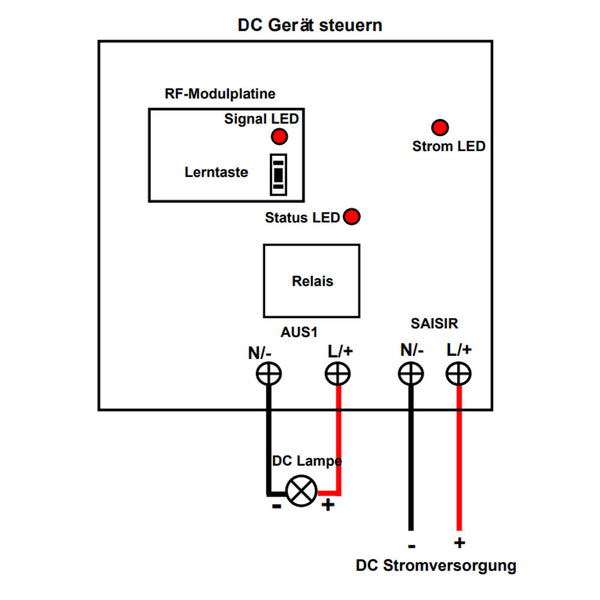

Verdrahtung:

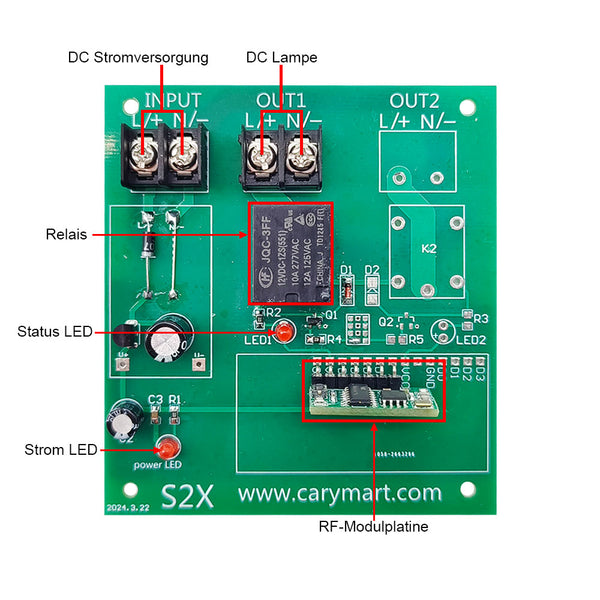

Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:

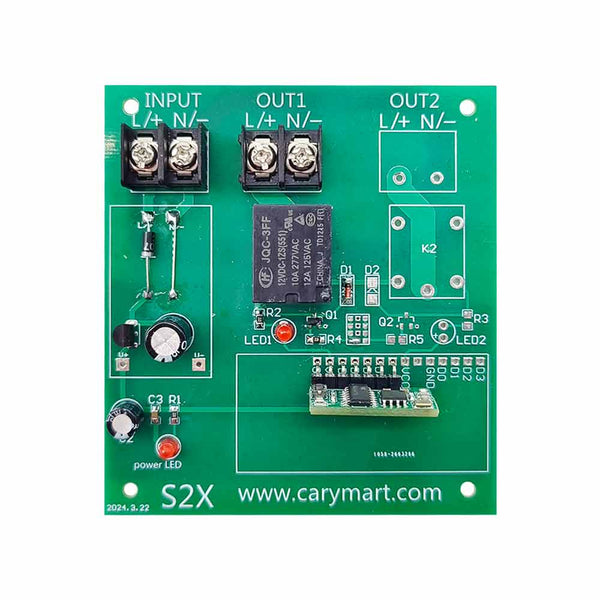

1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2) Verbinden Klemme <L+> des AUS1 an Pluspol von DC Lampe, Verbinden Klemme <L-> des AUS1 an Minuspol von DC Lampe.

Operation:
1) Steuerung des Gerätes über die Tasten am Sender (CB-2N):
Drücken den Knopf A des Senders: die Terminals <OUT1> des Empfängers gibt DC Strom aus, das Licht ist angeschaltet.
Drücken den Knopf B des Senders: die Terminals <OUT1> des Empfängers stoppet Ausgeben, das Licht ist ausgeschaltet.

2) Steuerung des Gerätes durch Anschluss des roten und schwarzen Kabels des Senders:
Beim Anschluss des roten und schwarzen Kabels dieses Senders wird der Sender ausgelöst und sendet dann ein Funk-Signal von "ON", um den Empfänger auszulösen, die Ausgangsklemmen <OUT1> gibt Gleichstrom aus und das Gerät wird eingeschaltet.
Beim Trennen des roten und schwarzen Kabels dieses Senders wird der Sender ausgelöst und sendet dann ein Funk-Signal von "OFF", um den Empfänger auszulösen, die Ausgangsklemmen <OUT1> stoppt die Ausgabe, und das Gerät wird ausgeschaltet.
