Besonderheit:
Drahtlose Steuerung, einfach zu installieren.
Sie können die verzögernde Zeit von 0 bis 99 Sekunden setzen.
Kontrolliert die Lichter, Motoren Ventilatoren, elektronischen bedienten Türen / Schlösser / Fenster / Markisen / Autos oder andere Ausrüstungen, die mit Spannung AC110~240V oder DC0~28V ist.
Mit dem Sender können Sie den Empfänger von jedem Orten innerhalb einer zuverlässigen Entfernung an-/zumachen; das Funksignal kann durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Benutzt einen 8-bit Mikroprozessor, der mit dem niedrigen Strom ist, und die Hochgeschwindigkeits-CMOS Technologie
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Kodes einstellen.
Sendefrequenz: 433MHz
Empfänger:
Modell Nr.: S1UD-DC06 / S1UD-DC09 / S1UD-DC12 / S1UD-DC24
Kanal: 1 Kanal
Kontrollmodus: Toggle, Momentan, Verklinkte
Verzögernde Zeit: 0~99 Sekunden
Kodierung Typ: Festcode oder Lerncode
Kodierung Setzen: Durch Lernen
Stromversorgung (Betriebsspannung): DC6V (S1UD-DC06), DC12V±1V (S1UD-DC12), DC9V±1V (S1UD-DC09), DC24V±1V (S1UD-DC24)
Der Bereich von der Arbeitsspannung des Relais: AC110~240V or DC0~28V
Ausgabe: Relais Ausgabe (normalerweise geöffnet und normalerweise geschlossen)
Der maximale Arbeitsstrom des Relais: 7A

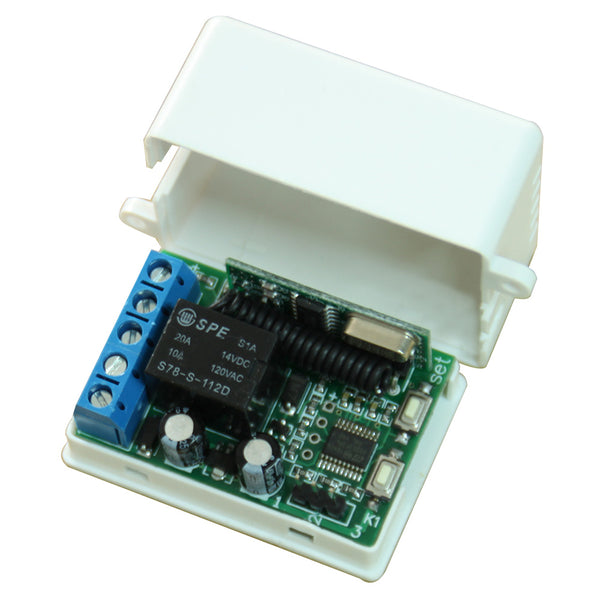

Maße von PCB: 45mm x 30mm x 15mm

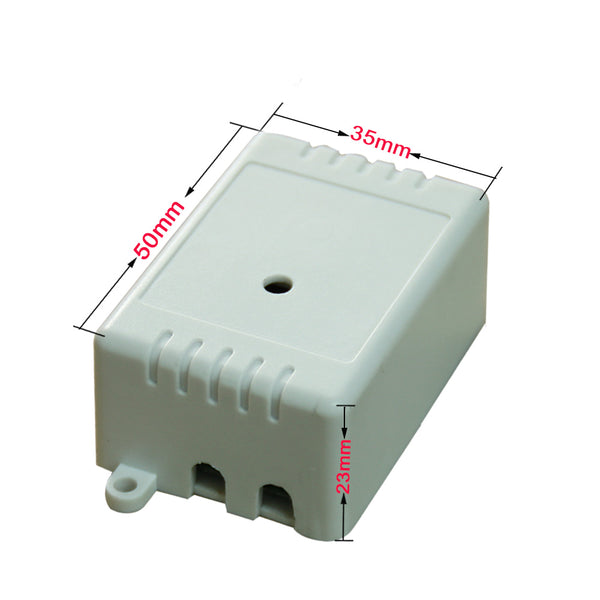

Maße des Koffers: 50mm x 35mm x 23mm
Sensitivität des Empfängers: -114dbm
Elektrostatischer Strom: ≤10mA

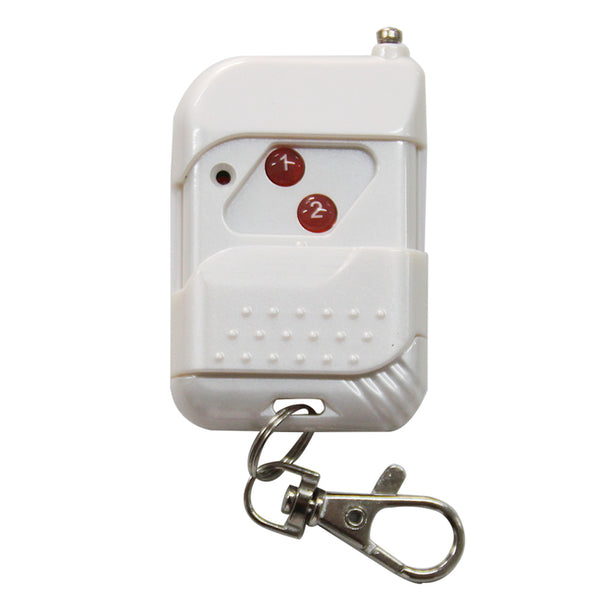

Sender:
Kanal: 2 Kanäle
Fernkontrollierende Entfernung: 100m / 300ft (theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 58mm x 39mm x 16mm
Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca. 12 Monate)
Nutzung:

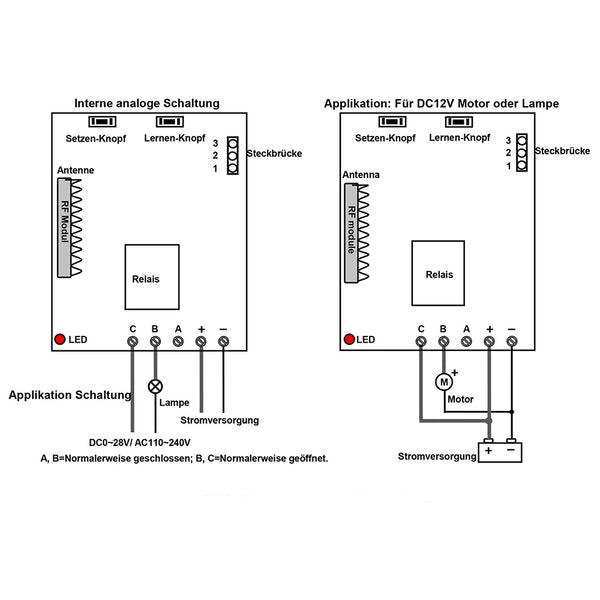

Grundstellung: Die Terminals A, B = Normalerweise geschossen; die Terminals B, C = Normalerweise geöffnet.
Verbinden die Ausrüstung an der Termianl “B & C”, Verbinden die Stromversorgung an den Terminals “+” und “-”.
Setzen verschiedene Kontrollmodi (Bevor der Empfänger gesendet wird, haben wir den Empfänger den Toggle Kontrollmodus gesetzt. Wenn Sie andere Kontrollmodi benutzen möchten, bedienen Sie wie folgend):
Setzen den Toggle Kontrollmodus: Verbinden die Steckbrücke-2 und die Steckbrücke-3.
Toggle Kontrollmodus: Drücken -> An; Drücken nochmal -> Zu.
Drücken den Knopf 1: das Relais wird angemacht (verbinden B und C, trennen A und B)
Drücken den Knopf 1 nochmal: das Relais wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit setzen, wie z.B. 30 Sekunden:
Drücken den Knopf 1: das Relais wird angemacht (verbinden B und C, trennen A und B)
Nach 30 Sekunden wird das Relais automatisch zugemacht (trennen B und C, verbinden A und B). Oder drücken den Knopf 1 nochmal innerhalb 30 Sekunden: das Relais wird sofort zugemacht.
Setzen den Momentan Kontrollmodus: Trennen die Steckbrücke.
Momentan Kontrollmodus: Drücken und halten -> An; Lösen -> Zu.
Drücken und halten den Knopf 1: das Relais wird angemacht (verbinden B und C; trennen A und B)
Lösen den Knopf 1: das Relais wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit setzen, wie z.B. 20 Sekunden:
Drücken und halten den Knopf 1: das Relais wird angemacht (verbinden B und C, trennen A und B)
Nach 20 Sekunden wird das Relais automatisch zugemacht (trennen B und C, verbinden A undB). Und wenn Sie innerhalb 20 Sekunden irgendwelchen Knopf drücken, kann das Relais nicht zugemacht werden.
Setzen den Verklinkte Kontrollmodus: verbinden die Steckbrücke-1 und die Steckbrücke-2.
Verklinkte Kontrollmodus: Drücken -> An, andere Relais Zu; Drücken anderen Knopf -> Zu.
Drücken den Knopf 1: das Relais wird angemacht (verbinden B und C, trennen A und B)
Drücken den Knopf 2: das Relais wird zugemacht (trennen B und C, verbinden A und B)
Nach 10 Sekunden wird das Relais automatisch zugemacht (trennen B und C, verbinden A undB). Oder drücken den Knopf 2 innerhalb 30 Sekunden: das Relais wird sofort zugemacht.
Verzögernde Zeit Funktion setzen:
Drücken den Setzen-Knopf, die LED wird zugemacht, es bedeutet, dass es den Setzenmodus der verzögernden Zeit eintritt.
Dadurch Sie den Lernen-Knopf drücken, können Sie die verzögernde Zeit setzen. Drücken den Lernen-Knopf, die LED wird ein Mal flimmern, es bedeutet, dass die verzögernde Zeit eine Sekunde erhöhen wird. Wenn Sie z.B. 30 Sekunden setzen möchten, müssen Sie den Lernen-Knopf 30 Male drücken.
Sie können die verzögernde Zeit vergrößern, bis sie 99 Sekunden ist.
Drücken den Setzen-Knopf nochmal, die verzögernde Zeit, die Sie gesetzt haben, wird immer konserviert, obwohl Sie den Strom zumachen. Nach die verzögernde Zeit vom System konserviert wird, wird die LED 3 Male flimmern, das System wird den Setzenmodus der verzögernden Zeit austritt.
Z.B, wenn Sie den Empfänger benutzen, um eine Lampe zu kontrollieren, und Sie haben schon 30 Sekunden gesetzt, Sie können den Knopf 1 drücken, um die Lampe anzumachen, und nach 30 Sekunden wird die Lampe automatisch zumachen. Wenn Sie diese Verzögerung Funktion nicht brauchen, sollen Sie die verzögernde Zeit klären.
Verzögernde Zeit klären:
Wenn Sie die verzögernde Zeit nicht setzen möchten, können Sie wie folgend bedienen:
Drücken den Setzen-Knopf, und es wird den Setzen modus der verzögernden Zeit eintreten, die verzögernde Zeit, die Sie gesetzt haben, wird automatisch gklärt.
Drücken den Setzen-Knopf nochmal, die LED wird 3 Male flimmern, das System wird den Setzenmodus der verzögernden Zeit austreten.
Lieferumfang:
1 x Empfänger: S1UD-DC06 / S1UD-DC09 / S1UD-DC12 / S1UD-DC24 (1 Kanal / Drei Kontrollmodi )
2 x Sender: C-2
1 x Bedienungsanleitung
