Hohe Reichweite 5KM Funk Sender Empfänger Bidirektionales Synchronmodul (Modell 0023102)

Lieferumfang:
1 x Bidirektionales Synchronmodul: SM002-1D-5000
1 x Bedienungsanleitung

Einführung:

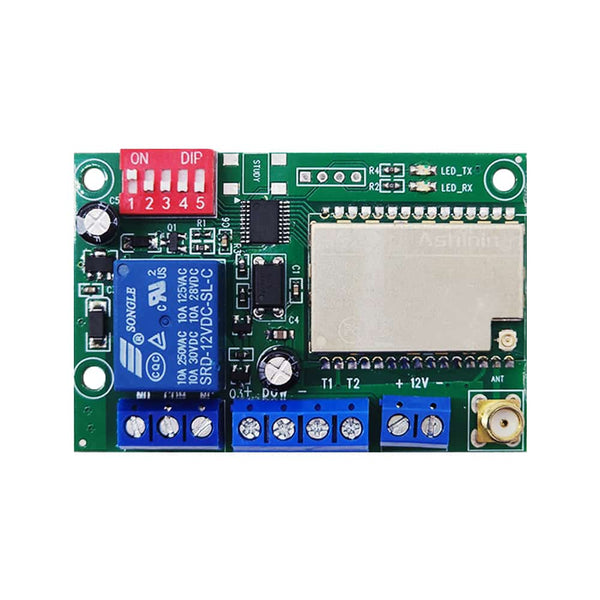

Dieser Synchronmodul ist ein Transceivermodul mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es ist ein bidirektionales drahtloses Gerät mit integrierten Sende- und Empfangsfunktionen. Es verfügt über einen 12~72V DC Spannungsausgang, einen trockenem Relaisausgang und zwei Triggerklemmen.

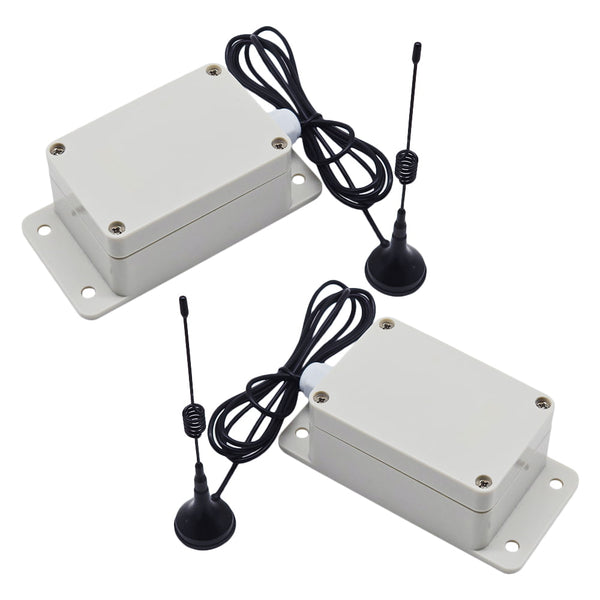

Zwei oder mehr Synchronmodul können ein drahtloses, synchronisiertes Fernbedienungssystem bilden. Jedes Modul im System kann als Sender oder Empfänger verwendet werden. Alle Module im System werden automatisch synchronisiert, um den gleichen Zustand aufrechtzuerhalten.
Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC / AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.

Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.

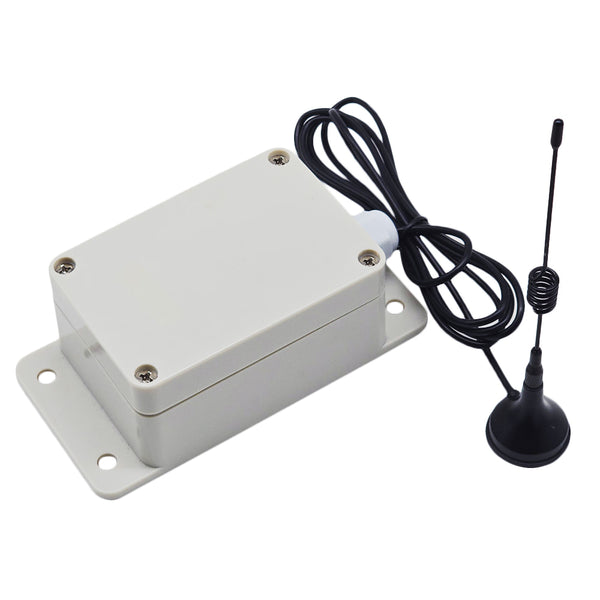

Wasserdichtes Design: Das Synchronmodul hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ausgelöst durch Normalerweise Offene Potentialfreie Kontakt.
Mit einem 12~72V DC Spannungsausgang und einem trockenen Relaisausgang.

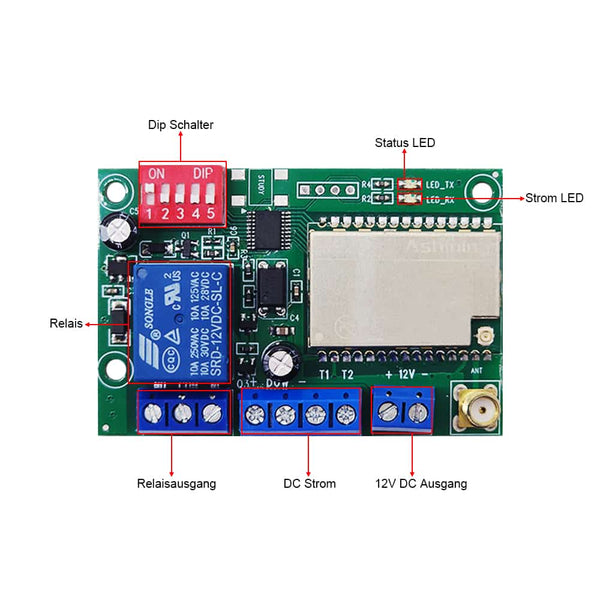

Der DIP Schalter verfügt über 5 Positionen. Die Positionen 1-3 dienen zur Kanalauswahl (8 Kanalkombinationen), Position 4 zur Auswahl des Betriebsmodus und Position 5 zur Aktivierung der Repeater Funktion.
Mit der magnetischen Saugnapfantenne hat das Modul einen größeren Arbeitsabstand.
2 Wählbare Modi: Selbstsichernd, Momentan
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Störungsfrei: Zwei oder mehr Sätze Synchronmodul mit unterschiedlichen Kanälen können im selben Bereich verwendet werden, ohne dass es zu gegenseitigen Störungen kommt.

Parameter des Schalter SM002-1D-5000:

Wie mehrere Module zur synchronisierten Arbeit einstellen:
Wenn Sie mehrere Synchronisationsmodule zusammenarbeiten lassen möchten, müssen Sie alle Synchronisationsmodule auf denselben Kanal einstellen. Das bedeutet, dass Sie die Positionen 1-3 der DIP-Schalter aller Synchronisationsmodule auf dieselbe Position einstellen. Dabei sind acht verschiedene Kombinationen möglich. Stellen Sie beispielsweise Position 1 auf EIN, Position 2 auf EIN und Position 3 auf AUS.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben Das Modul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

1) Einstellung der Modus Selbstsichernd: Position 4 des DIP Schalters auf EIN stellen.
Betrieb:

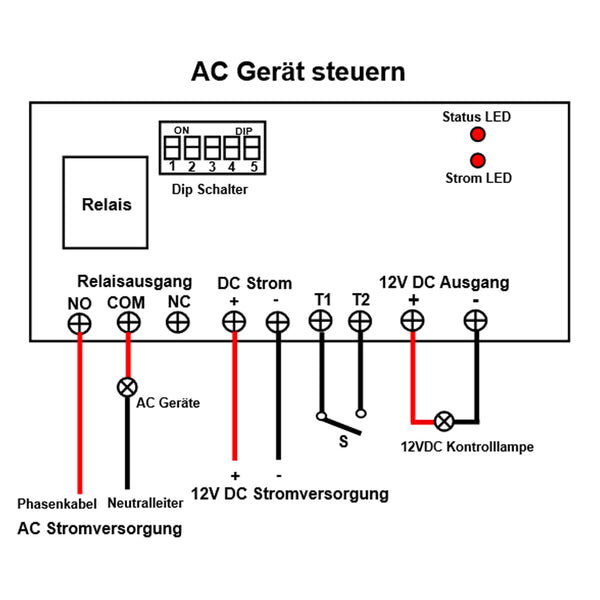

Verbinden Sie die Anschlüsse T1 und T2 → Alle Module geben 12~72V Gleichspannung aus, alle Relaisausgänge werden aktiviert (alle Geräte EIN).
Verbinden Sie die Anschlüsse T1 und T2 erneut → Alle Module geben keine Spannung mehr aus, alle Relaisausgänge werden deaktiviert (alle Geräte AUS).

2) Einstellung der Modus Momentan: Position 4 des DIP Schalters auf AUS stellen.
Betrieb:
Verbinden Sie die Anschlüsse T1 und T2 → Alle Module geben 12~72V Gleichspannung aus, alle Relaisausgänge werden aktiviert (alle Geräte EIN).
Trennen Sie die Anschlüsse T1 und T2 → Alle Module geben keine Spannung mehr aus, alle Relaisausgänge werden deaktiviert (alle Geräte AUS).
